Thông tin chi tiết sản phẩm:
Thanh toán:
|

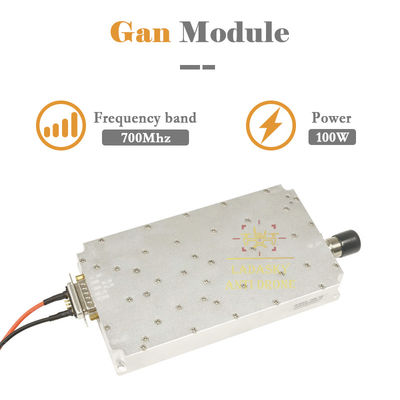

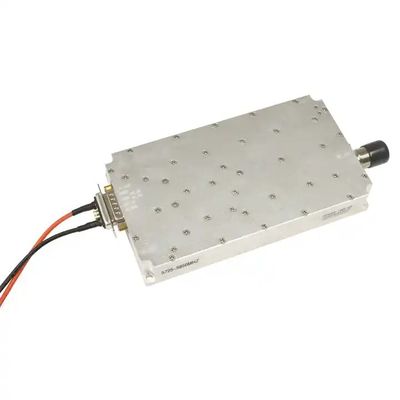

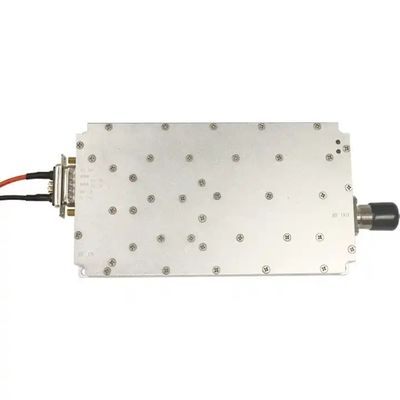

| Tên sản phẩm: | LDSK GaN Module | Tần số: | 700MHZ 700-800MHZ 720-800MHZ 650-750MHZ |
|---|---|---|---|
| Ra sức mạnh: | 100w | Kích thước sản phẩm: | 170*94*26,5mm (không bao gồm các bộ kết nối) |
| Biến động trong băng tần: | ≤2,5 (giá trị đỉnh-đỉnh) | Độ trễ nhóm trong băng tần: | ≤1us |
| Tỷ số sóng đứng điện áp đầu vào: | ≤1,35 | ||
| Làm nổi bật: | 100W GaN Amplifier Drone Counter Module,Hệ thống chống máy bay không người lái GaN,700Mhz GaN Amplifier Drone Counter Module |
||
|
Tần số
|
700MHz
|
|
Lượng đầu ra ((dBm)
|
100W ((50dBm)
|
|
Sự chậm trễ trong băng tần
|
≤1 us
|
|
Lợi ích
|
45±1.0,45±1.0 (sản lượng đầu vào bên ngoài 5dBm, đầu ra khuếch đại công suất 50dBm)
|
|
Biến động trong băng tần (dB)
|
≤2,5 (giá trị đỉnh đến đỉnh)
|
|
Tỷ lệ sóng đứng điện áp đầu vào
|
≤1.35
|
|
Tỷ lệ sóng đứng của điện áp đầu ra
|
≤1.3
|
|
Điện áp cung cấp điển hình
|
+30Vdc: 24-36V
|
|
Dòng cung cấp
|
+30Vdc@100W≤5.5A
|
|

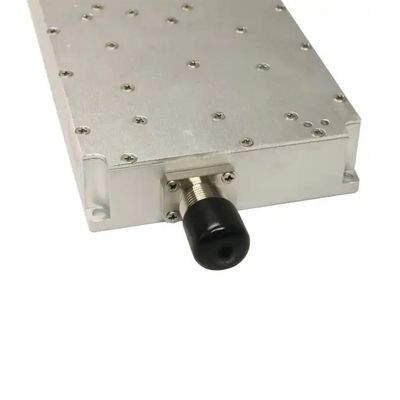

Kết nối RF đầu ra
|
N-50KFD
|
|
Kích thước
|
170×94×26,5mm (không bao gồm các đầu nối)
|
|
Nguồn tín hiệu đầu vào
|
Nguồn tín hiệu quét điều chế hiệu suất cao, cũng có thể được kết nối với các nguồn bên ngoài
|
|

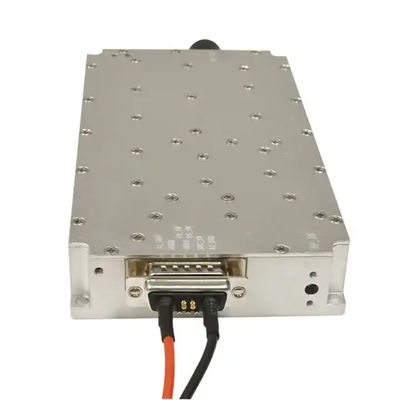

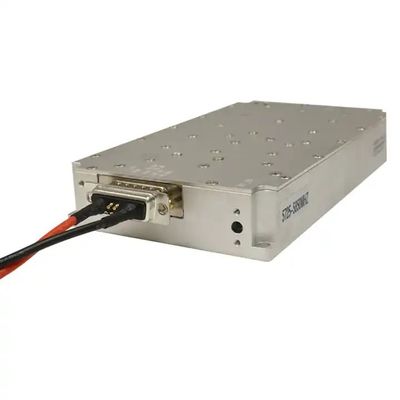

1 17W2 ổ cắm nam
2 Capacitors Feedthrough (từ trên xuống dưới) |
1: A1 là nguồn điện đầu vào 30V, và A2 là GND;
2: Kích pin đầu tiên của 7W2 là kích hoạt PA_SW; 3: Bộ điện tụ lõi trên là SRC_SW (máy chuyển nguồn tín hiệu nội bộ), bật cao, tắt thấp; 4: Các tụ điện thông qua dưới đây là PS_SW (đổi nguồn bên trong và bên ngoài), cao: nguồn bên ngoài; thấp: nguồn tích hợp; |
