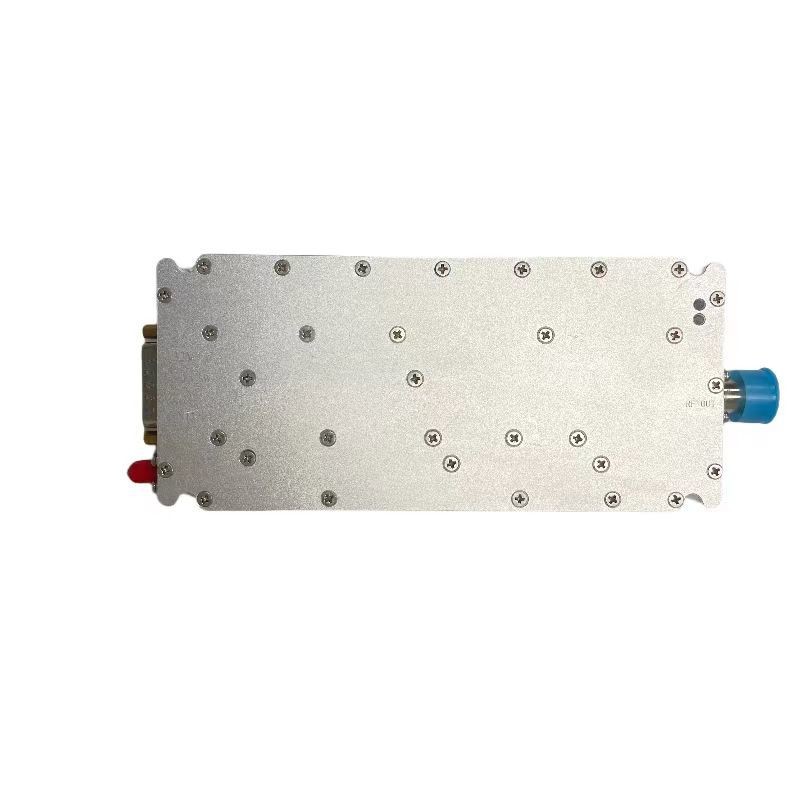

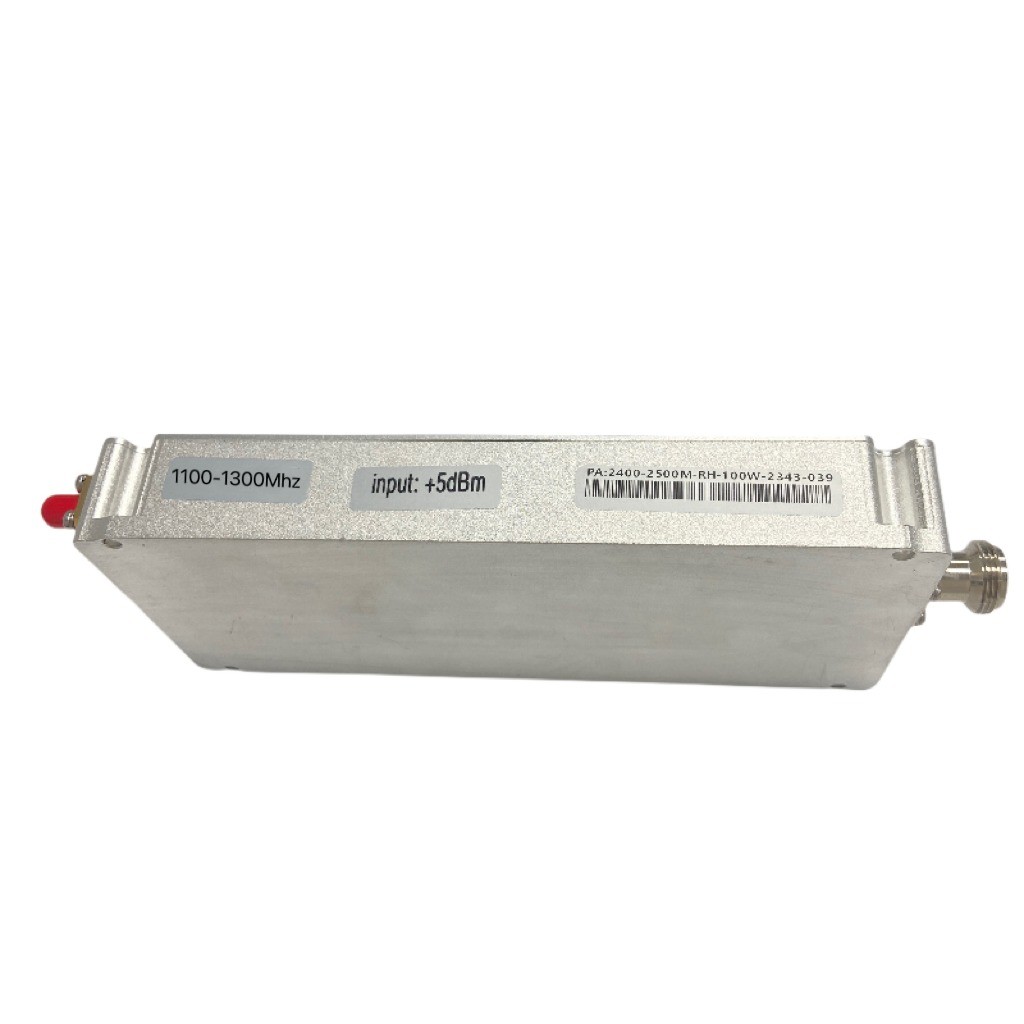

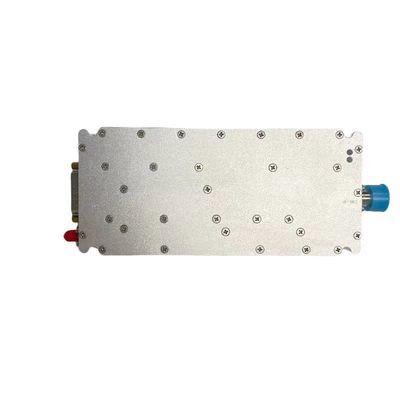

Bảo vệ nhiệt độ VSWR 100W RF Power Amplifier Module cho thiết bị FPV

Thông tin chi tiết

Nguồn gốc:

Quảng Đông, Trung Quốc

Tần số:

1100-1300mhz

Nguồn cung cấp điện:

100w

độ phẳng điện:

5 Dbi

VSWR:

Nguồn cung hiện tại:

≤8,5A

Đầu vào kết nối:

SMA

Kết nối đầu ra:

Loại N

Kích thước:

170*77*24,5mm

Trọng lượng:

350g

Nhiệt độ hoạt động:

-20℃-55℃

Khả năng cung cấp:

5000 chiếc mỗi tháng

Làm nổi bật:

Mô-đun khuếch đại điện của thiết bị FPV

Mô tả sản phẩm

Thông số kỹ thuật

Tần số	1100-1300mhz
Nguồn cung cấp điện	100W
Năng lượng đầu ra bão hòa	50±1dBm @input=5dBm
Lợi ích	50±2dB
Biến động trong băng tần	≤ 2,0dB
Ngoài dải không xác thực	9kHz1GHz:≤-36dBm/30kHz 1GHz12,75GHz:≤-30dBm/30KHz
Input VSWR/Out VSWR	≤2
Tăng độ ổn định nhiệt độ	≤ ± 1,5 dB
Điện áp hoạt động	DC+32V
Bảo vệ	Bảo vệ nhiệt độ 90 độ, Bảo vệ điện ngược 30W
Lưu lượng điện	≤ 8,5A

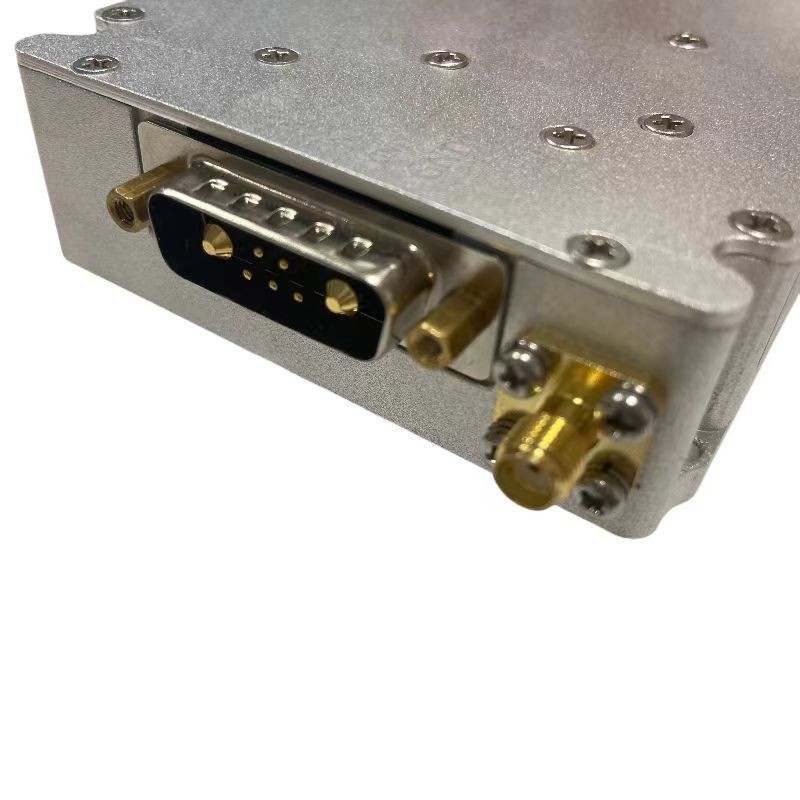

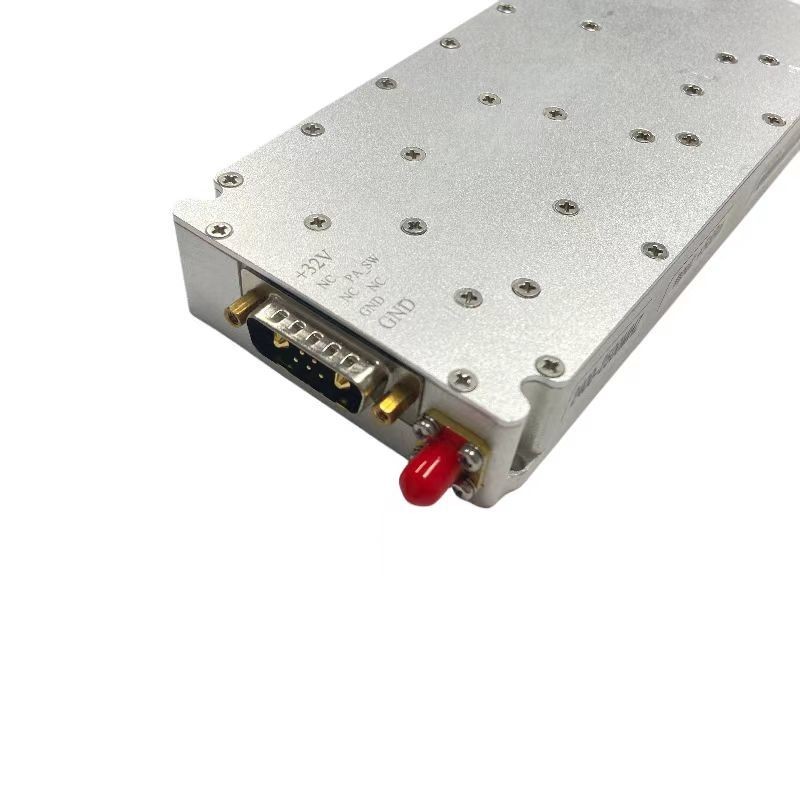

Giao diện giám sát nguồn điện	Nguồn cung cấp điện: 7W2 ghế điện A1:32V A2:GND Pin1: PA_SW (Tăng năng lượng cao, thấp mức tắt) Các chân khác:NC
Cổng RF đầu vào	SMA

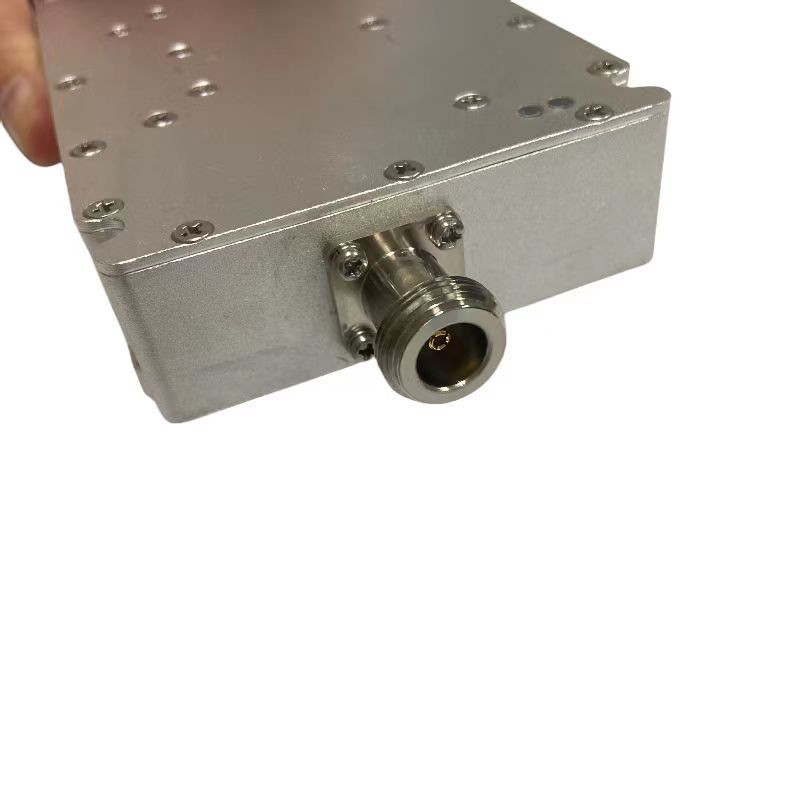

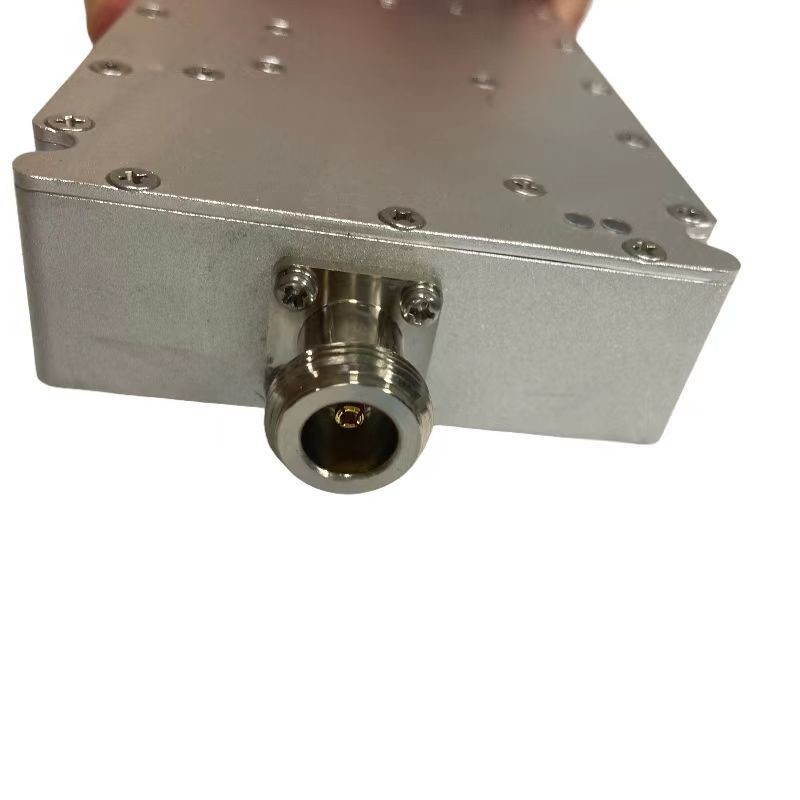

Cổng RF đầu ra	N-F
Kích thước	1707724,5mm
Nhiệt độ hoạt động	-20°C+55°C
